現在的LED智能照明行業如火如荼，大大小小數不清的廠家做著下游各種類型的產品，對于它也有各種說法，不管怎么樣這個是大勢所趨。借助LED發展的力氣，DALI，DMX，DSI...等諸多照明控制的協議也有了新的機會。

?關于這方面資料大部分只是介紹方面，缺少實際的有力度的資料。缺少全方位介紹?，F(xiàn)在以工作中的一些了解與掌握做一些DALI的記錄。

? DALI?全稱（Digital Addressable Lighting Interface），數字可尋址燈光接口，國際標準IEC60929，最近做了擴充稱為IEC62386。DALI系統典型結構是主從結構，一個master（主機）最多可以尋找64個Slave（燈具驅動器），在初次安裝時，使用master找到安裝在DALI bus上的所有slave，在這個期間master發送尋找命令（IEC63386中有說明）完成尋找。master->slave命令順序為正向命令（forward frame),slave-->master命令為反向命令（backward frame），采用位相編碼方式(Manchester)，傳輸速度1200bps，在forward frame數據結構是1開始位+8bit地址+8bit命令+2個停止位,地址意思就是各個燈具驅動器的地址（0～63），命令包括ON/OFF/Dim UP/Dim down... 。DALI不同于其他的協議就是其存在backward frame,其可以返回各個燈具驅動器的工作狀態，故障，版本信息。

?

?

?

?

DALI存在的意義：

?

如果在一個工廠里，一層廠房有3個不同的工作區，總共有60個燈具，每個工作區有20個燈具，為了控制不同的區域，需要單獨布置，布線，在進大門處安裝開關，本想用3個開關簡單的控制3個區域照明，考慮開關電流容量問題分配每10個燈具一個開關控制，這樣就需要6個開關。這樣需要6條電路布線，如果工作的區域更多，布置的工作量，需要的開關就更多。帶來的問題就是開關多的不容易控制，搞不清楚那個開關控制什么。當需要改動劃分工作區域需要重新布線，還有比如白天燈具只需要50%的亮度，中午下班時忘記關燈，等能效問題。

?

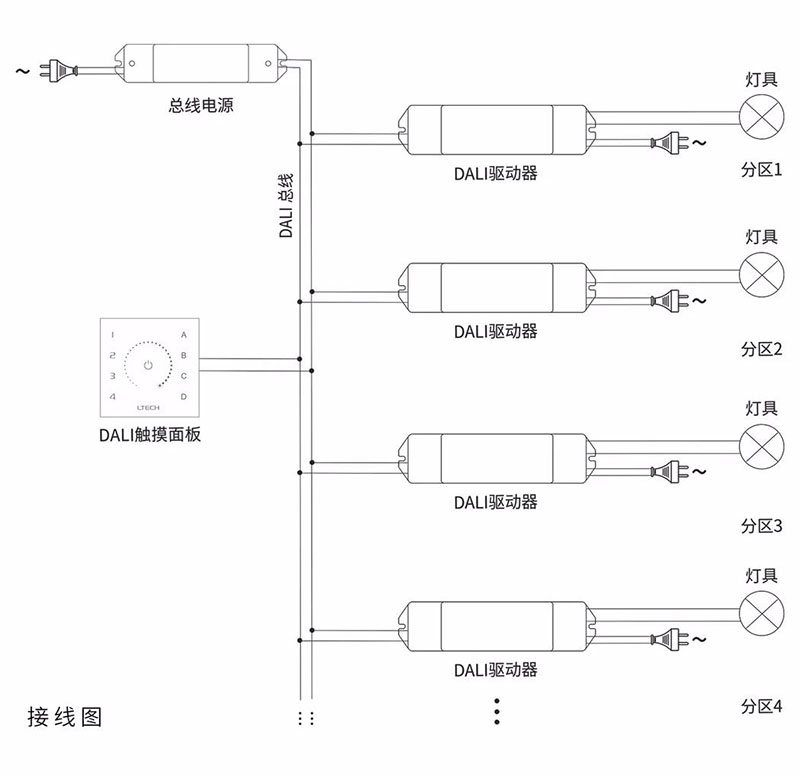

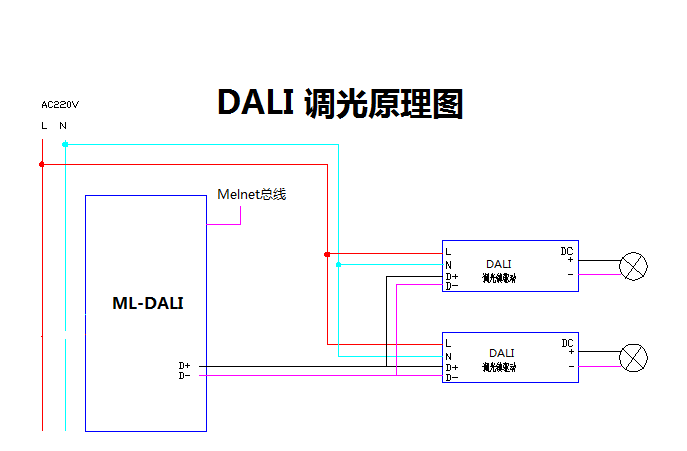

同樣的環境，如果使用DALI協議的燈具構成智能照明系統，情況就不同了。所有的燈具統一布置AC線，布置DALI信號線，不需要為不同的區域單獨布線。通過master輕松的劃分工作區域（Group），安裝DALI group控制器（DALI GC）控制ON/OFF/Dim Up/Dim down，可以在光線充足時調光在20% ，安裝DALI定時器可以設置在什么時候ON/OFF。如果照明區域方式改變，只需要通過Master重新劃分區域(Group)，花1分鐘設置 DALI group，讓其控制新劃分出來的區域（Group）。方便，快捷，節約，我想這就是智能照明存在的意義。

什么是地址，組（Group）：

上面用一個例子介紹DALI實際使用情況，中間多次提到組（Group）,可能你沒有明白，在說Group之前先說說DALI的地址。比如一個老板（相當于master）經營一個有64個房間（相當于slave）的旅館（DALI 系統），在旅館裝修時需要將各個房間編號方便今后管理。這個編號就是DALI系統中的地址，編號的確定由master分配，這個地址是軟件分配的，不同于DMX的硬件地址。 老板計劃一層包含20個房間（1 Group 包含 20個slave），共4層。每一層需要一個管理員（相當于DALI group控制器）。Group概念清楚后知道了Group1有20個 Slave，通過group controller 對Group1 進行on/off控制 ,group 1里面的20個slave將會同時on/off。其他 group 以此類推.

?

master:用于工程安裝，調試。

slave:?各種符號DALI協議的燈具，驅動器，Relay uint，DALI 2 0-10V。

controller：group control，scene control，mode control，IR remote。

DALI PS:對DALI bus供電。Typ16.0V 250mA。
